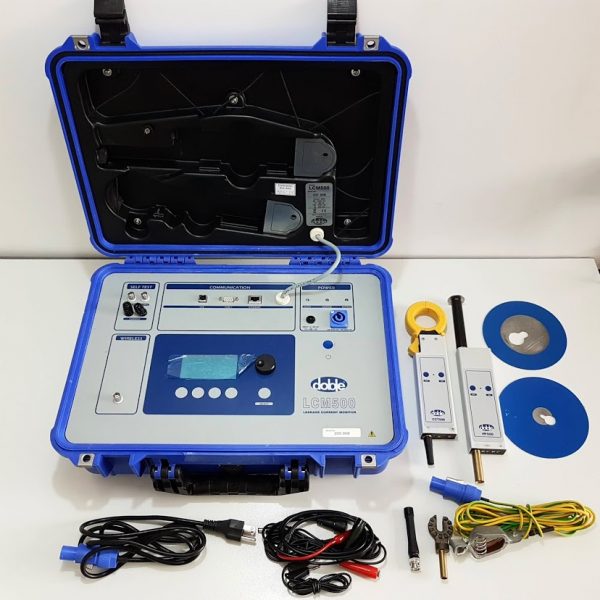

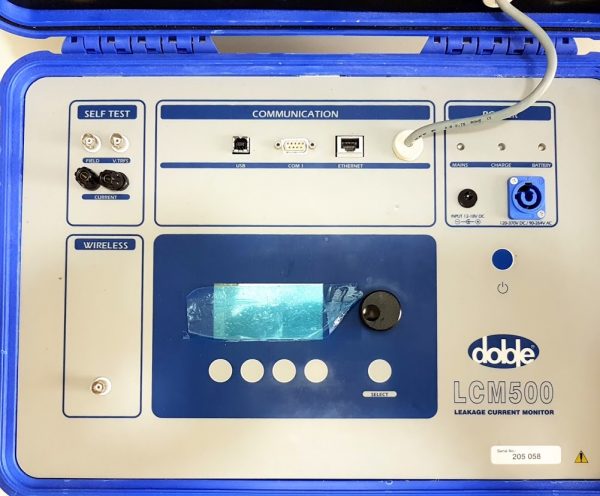

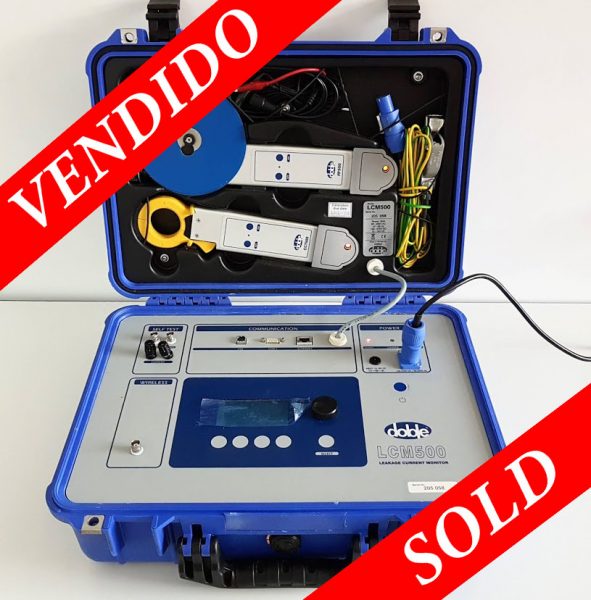

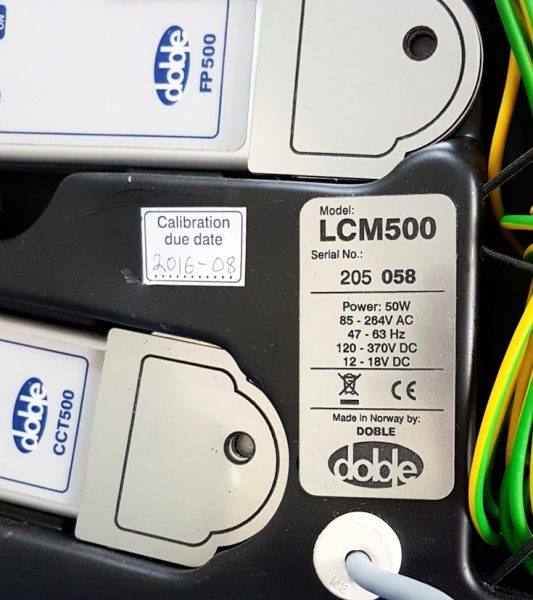

Surge Arrester Test Set – Doble LCM500

Leakage Current Monitor LCM 500 (Monitor de Corrente de Fuga em Pára-Raios)

O LCM500 faz medições em serviço da corrente de fuga resistiva de
MOSAs (pára-raios de óxido metálico) sem entreferro.

TIPOS DE TESTE:

O sistema pode ser usado de duas maneiras:
• Para verificações periódicas em base regular ou dependente
de tendência.
• Para monitoramento de curta duração de um pára-raios que
apresentou leituras suspeitas.

Surge Arrester Test Set – Doble LCM500 – Configuração do Mosa:

O MOSA a ser testado deve estar instalado em uma base isolada.
Os pára-raios que são diretamente aterrados ao terra do sistema da
subestação, sem um fio terra separado, não podem ser testados pelo
eqyipamento.

Fatores que afetam a condição do MOSA
Informações sobre a parte resistiva da corrente de fuga fornecem uma
percepção sobre a condição do pára-raios de óxido metálico. Uma
corrente de fuga resistiva aumentada indica um risco maior de ruptura
do MOSA.
Em serviço normal, os MOSAs são expostos a cargas como a tensão
normal de operação, sobretensões temporárias, sobretensões por
comutação, sobretensões provocadas por raios e poluição externa.
Separadamente ou em várias combinações, essas cargas podem
causar um aumento do componente resistivo da corrente de fuga
contínua através do pára-raios. Esse aumento pode exceder o limite
crítico e provocar falha do pára-raios.

Surge Arrester Test Set – Doble LCM500 – MÉTODOS DE MEDIÇÃO:

O método de medição do LCM500 se baseia no princípio da análise do
harmônico de terceira ordem da corrente de fuga com compensação
dos harmônicos da tensão do sistema.

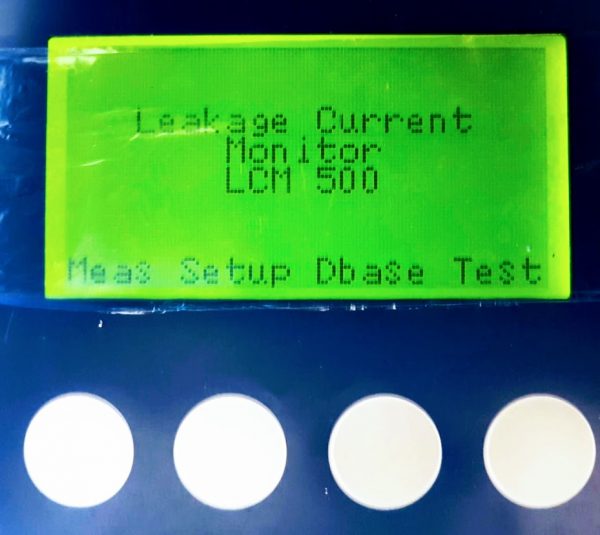

Durante as medições em campo, o LCM500 exibe estes valores:

• Valor de pico da corrente de fuga resistiva normalizada
(corrigida)
• Valor de pico da corrente de fuga resistiva não corrigida
• Valor de pico da corrente de fuga total
• Temperatura ambiente
• Tensão de operação (tensão entre linhas)
• Percentual do conteúdo do terceiro harmônico na tensão da
linha elevada

Esses valores podem ser salvos no banco de dados do e
carregados no aplicativo LCMViewer.

Os dados da corrente de fuga resistiva podem ser usados de diversas
maneiras para avaliar a condição do pára-raios:

• Fazer uma análise de tendência: Comparar o nível da corrente
de fuga resistiva normalizada com medições anteriores no
mesmo pára-raios para verificar alterações significativas ao
longo do tempo.
• Comparar a corrente de fuga resistiva normalizada com o
nível máximo recomendado especificado pelo fabricante do
pára-raios.
• Comparar o nível da corrente de fuga resistiva normalizada
de um pára-raios com os mesmos resultados de teste para
pára-raios do mesmo tipo ou marca, ou para pára-raios na
mesma região.

Surge Arrester Test Set – Doble LCM500  – Informações Adicionais:

O LCM500 também pode medir pára-raios de óxido metálico para
GIS (comutadores com isolamento a gás). Para essa finalidade, um
acoplador GIS capacitivo pode ser conectado à sonda de campo ou
um adaptador especial pode utilizar o sinal de um transformador de
tensão como um sinal de sonda de campo.
