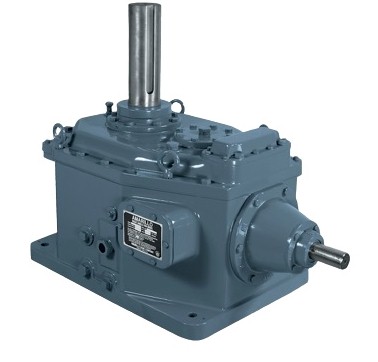

Fabricante: Amarillo – México

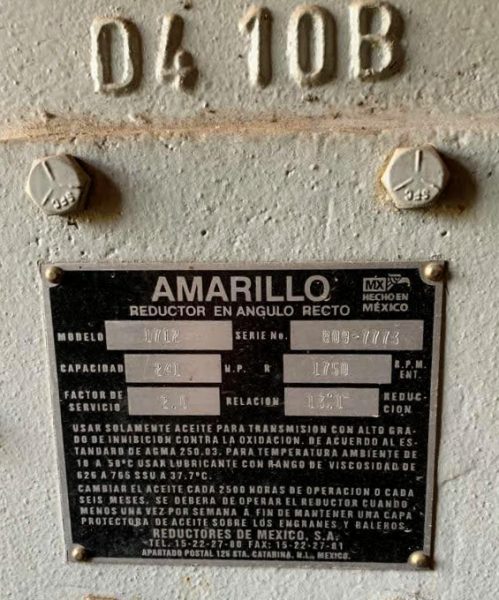

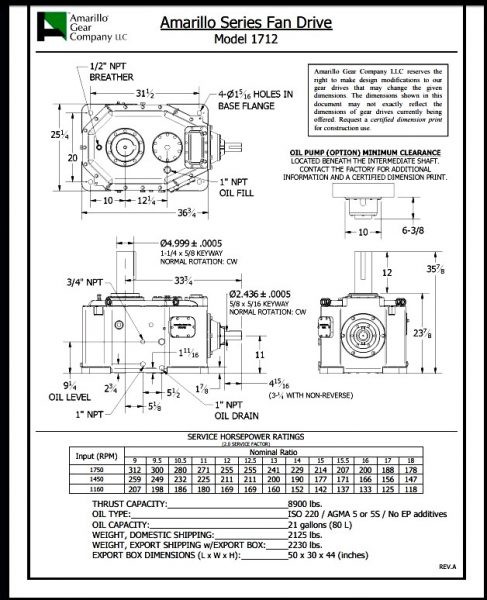

Modelo: 1712 (Vide detlhes no pdf acima e fotos)
Potência: 241 HP
RPM Entrada: 1750
Redução: 13:1
Fator de Serviço: 2.1

Aplicação: Torres de resfriamento, usinas açúcar e álcool, acionamentos industriais e agropecuária

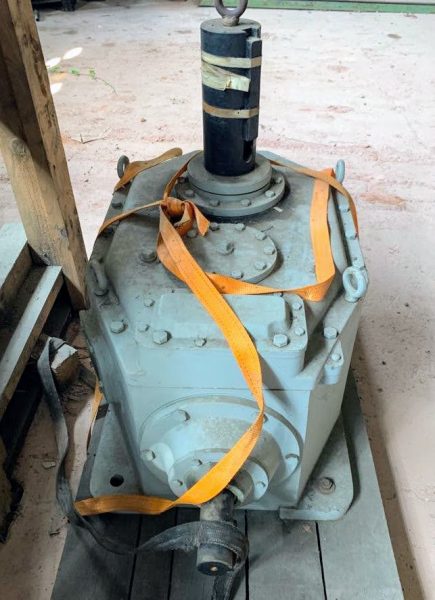

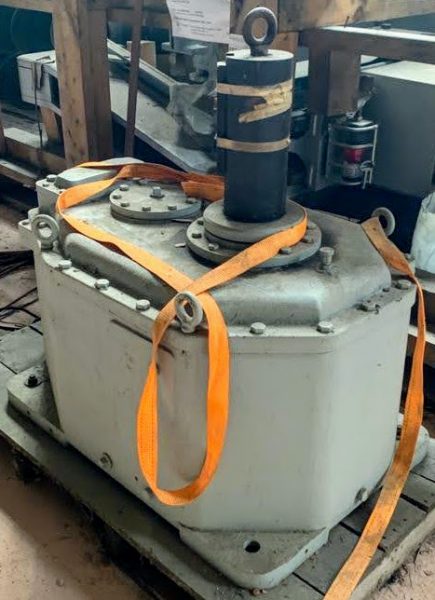

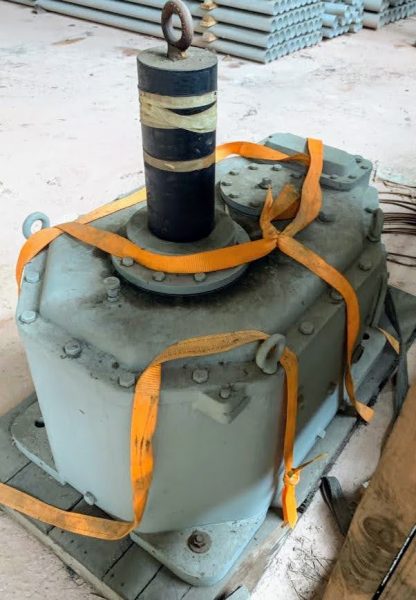

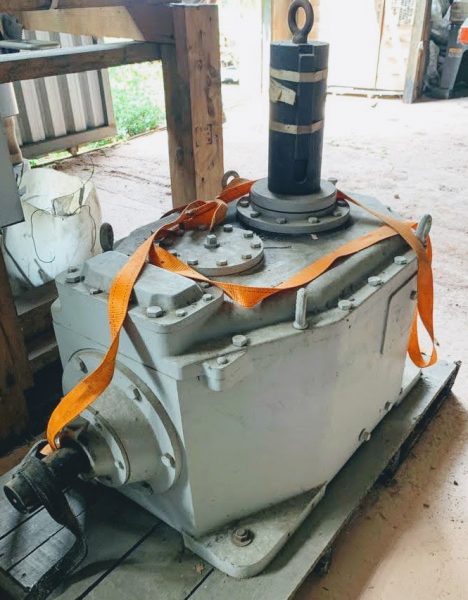

Disponibilidade: 02 unidades novas, sem uso, pronta entrega na cidade de São Paulo.

Sobre Fabricante: Os redutores de velocidade para torre de resfriamento Amarillo têm um longo histórico de fabricação de qualidade e confiabilidade. Um exemplo de nosso compromisso com a excelência é a disponibilidade de testes abrangentes de ruído e vibração.

Os recursos de projeto e teste atendem ou excedem os requisitos mínimos dos padrões AGMA (American Gear Manufacturers Association) e CTI (Cooling Technology Institute).

Link do site do fabricante: http://www.remex-amarillo.com/amarillo_series_fan_drives.php

Carcaça e Peças Fundidas
As peças fundidas são projetadas e construídas para absorver cargas internas e externas com deflexão mínima. A carcaça e a tampa são fabricadas para garantir o alinhamento permanente dos rolamentos e engrenagens sob carga. O piso inclinado da carcaça aumenta a rigidez e permite a drenagem completa do lubrificante. Todos os materiais são de ferro fundido cinzento para amortecimento eficaz de ruído e vibração. Todas as peças fundidas são unidas usando um fabricante de juntas que veda perfeitamente e elimina o ruído associado às juntas do tipo fibra. As carcaças são pré-usinadas com orifícios piloto para facilitar a instalação dos parafusos prisioneiros.

Engrenagens cônicas em espiral
Projetadas pela Amarillo Gear Company e fabricadas pela Reductores de México S.A./ Amarillo Gear Company para redutores de velocidade, todas as engrenagens cônicas em espiral são feitas de aço de liga 8620 de alta qualidade endurecido e lapidado em pares para operação silenciosa.

Engrenagens Helicoidais
As engrenagens helicoidais são projetadas especificamente para redutores de velocidade e são feitas de liga de aço 4320 de alta qualidade que é endurecida e retificada com precisão para fornecer baixo ruído e vibração na operação.

Rolamentos
Todos os rolamentos são do tipo rolo, fornecidos pelos principais fabricantes. O rolamento de carga do eixo vertical é projetado para suportar todas as cargas impostas pelo ventilador, mantendo 100.000 horas de vida útil L10. Todos os rolamentos são dimensionados para atender ou exceder os requisitos mínimos AGMA e CTI.

Operação Silenciosa
A operação silenciosa dos redutores Amarillo é alcançada através do projeto cuidadoso e fabricação de componentes usando métodos de fabricação controlados. Nossos engenheiros entendem todos os parâmetros que afetam o ruído das engrenagens e aplicaram as pesquisas mais recentes ao projeto e fabricação de todos os componentes. Os parâmetros que reduzem o ruído da engrenagem são controlados durante o projeto, fabricação e montagem para garantir uma operação silenciosa. Os eixos de entrada e saída são alinhados permanentemente em carcaças rígidas que garantem o alinhamento das engrenagens sob carga. Os resultados dos testes obtidos nas nossas instalações comprovam que os níveis de ruído são os mais baixos disponíveis na indústria.

Vedações do Eixo
Ambas as aberturas do eixo de entrada e saída possuem vedações de mola dupla e lábio duplo para manter a contaminação do lado de fora e evitar que ela entre no redutor. Além disso, o eixo de saída possui uma placa tipo labirinto montada diretamente no eixo para triplicar a proteção do redutor contra contaminação.

Lubrificação
Um lançador de óleo superdimensionado no eixo de entrada fornece lubrificação adequada em ambas as direções e em operação de velocidade média. A circulação contínua de óleo para todos os mancais é assegurada pela localização dos canais e reservatórios. As unidades de redução dupla também podem ser fornecidas com um sistema de bomba de óleo de deslocamento positivo bidirecional e um distribuidor de óleo para todos os rolamentos. Esta bomba é acionada a partir do eixo intermediário e fornece um sistema de lubrificação redundante para extrema confiabilidade. Um visor montado permanentemente está incluído em cada redutor.

Janelas de Inspeção
A grande placa de inspeção é facilmente removida para inspeções periódicas. As portas de enchimento, drenagem e ventilação de óleo são rosqueadas e fornecidas para instalação remota da linha de óleo quando desejado.

Recursos Opcionais
Eixo de saída de comprimento especial, sistema anti-reversão, interruptores de nível, aquecedores de óleo e termostatos, porta rosqueada para sensor de vibração, opção “Low Speed” e outros acessórios estão disponíveis sob encomenda especial.

Operação de Baixa Velocidade
Para operação quando a velocidade do motor for inferior a 450 rpm, os redutores de redução simples exigirão a opção exclusiva da Amarillo chamada de opção “Baixa Velocidade”. As unidades de redução dupla requerem uma bomba de óleo mecânica para uma lubrificação adequada. Colocar essas opções permite a operação sem restrições de taxa de entrada mínima.
